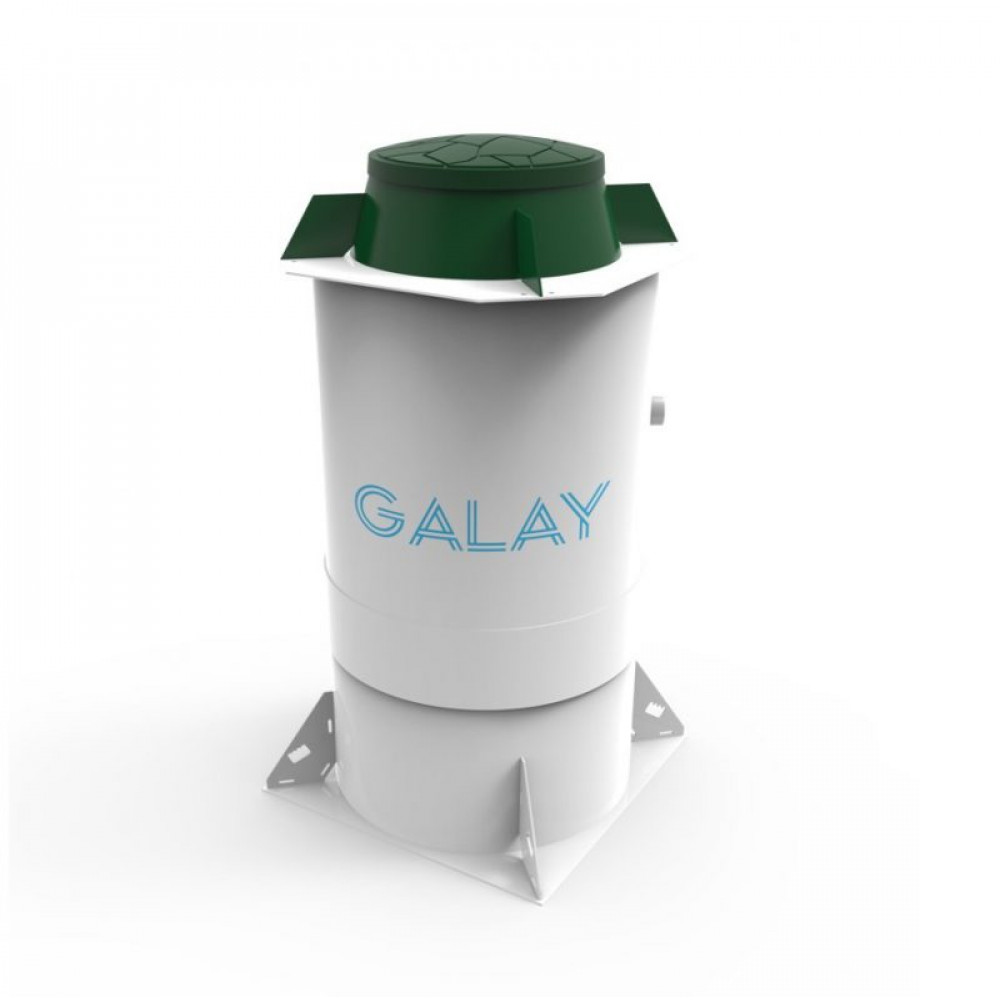

Galay 8 с песчаным фильтром и UFO лампой

Системы очистки сточных вод Galay 8 представляют собой инновационное решение для эффективной очистки хозяйственно-бытовых сточных вод и сходных по составу стоков, поступающих из небольших источников загрязнения, таких как частные жилые дома, небольшие гостиницы, предприятия и прочие объекты.

Корпус очистного сооружения изготовлен из различных видов листового конструктивного полипропилена, что обеспечивает прочность и надежность системы. Раскрой деталей и сварка ответственных узлов производятся на автоматическом оборудовании, гарантируя высокое качество изготовления.

Блок управления электрооборудованием выведен за пределы корпуса очистного сооружения, что обеспечивает удобство обслуживания и безопасность работы оборудования. Подводящий патрубок очистного сооружения может располагаться на расстоянии от 460 до 1280 мм от поверхности грунта до ложа трубы, а отводящий патрубок находится на расстоянии 850 мм от поверхности грунта до ложа трубы, обеспечивая оптимальное функционирование системы.

Galay 8 - это надежное и эффективное оборудование, обеспечивающее высокую степень очистки и обеззараживания сточных вод и отвечающее самым строгим стандартам качества и безопасности.

Презентация станции Galay

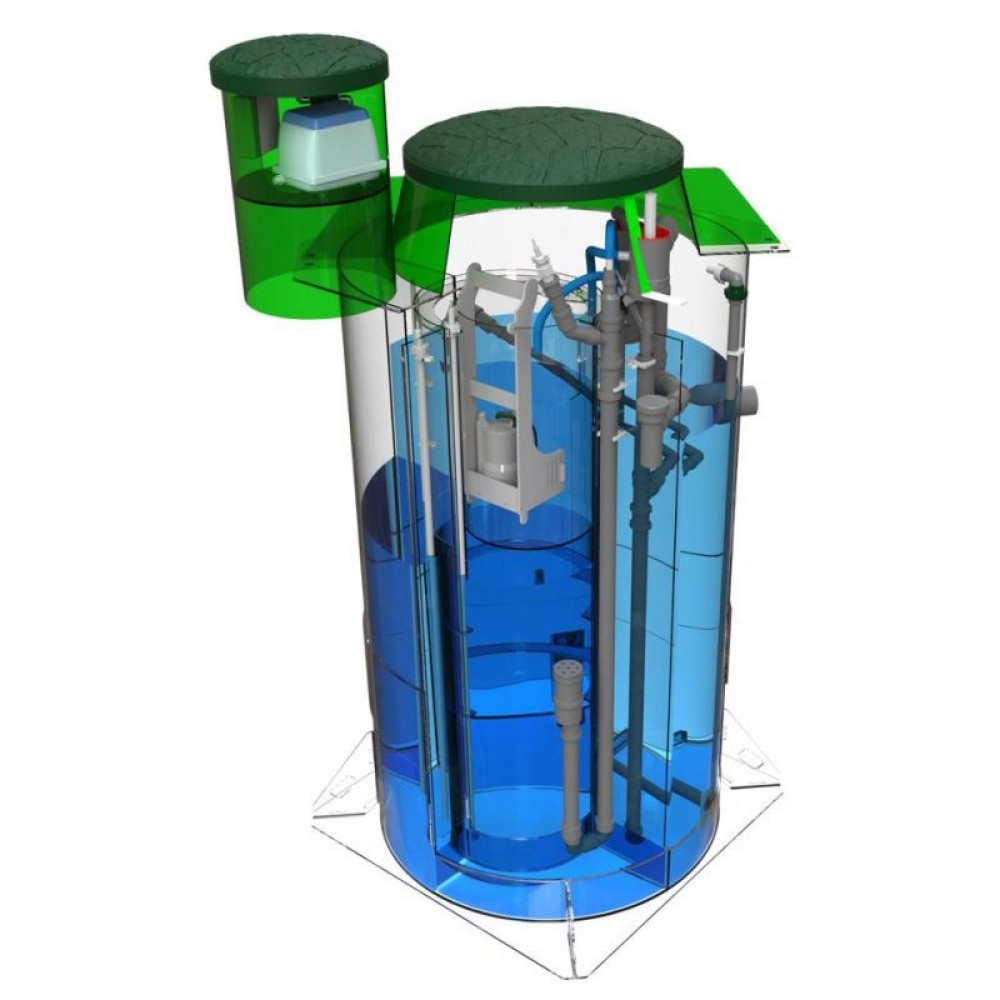

Схема работы системы Galay

Сточные воды поступают в приёмную камеру.
В этой камере проходят следующие процессы:

• усреднение неравномерного состава сточных вод;
• равномерная подача сточных вод в биореактор;
• улавливание и измельчение грубых примесей;
• предварительная обработка;
• денитрификация сточных вод.

Блок управления определяет и оценивает следующие уровни воды:

• Минимальный;
• Рабочий;
• Гидравлическая перегрузка;
• Режим 100%;
• Аварийный.

В этой камере проходит биологический этап очистки сточных вод при помощи колоний микроорганизмов (активный ил), рассеянных во взвешенном состоянии.
Во время процесса аэрации (подачи в воду сжатого воздуха компрессором) активный ил смешивается с органическими загрязнениями в сточной воде и получает необходимый для жизнедеятельности кислород.
После завершения процесса аэрации активный ил оседает на дно, отделяясь от очищенной воды. Верхний слой очищенной воды периодически откачивается из СОСВ.
Блок управления определяет и оценивает следующие уровни воды:

• Аварийный;
• Наполнения;
• Откачивания;
• Рециркуляции.

Служит для накопления избыточного количества активного ила, который образуется в биореакторе, как продукт биологической очистки.

Декантер – специальное, запатентованное устройство, которое служит для откачивания очищенной воды из биореактора. Декантер состоит из плеча декантера – подвижной части соединённой с эрлифтом очищенной воды. Очищенная вода откачивается из-под поверхностного слоя, на глубине около 10 см.

Песчаный фильтр (ПФ) используется для тонкой механической очистки воды прошедшей биологический этап обработки. ПФ используется для улавливания мелкодисперсных взвесей, хлопьев активного ила.
ПФ – отдельная ёмкость внутри корпуса СОСВ с фальш-дном, на котором расположен слой песка примерно 30 см толщиной, зернистостью 1-3 мм. Фальш-дно имеет отверстия меньшие по диаметру, чем зернистость песка.
Под действием гидростатического давления вода очищается от небольших нерастворимых примесей, проходя через слой песка в ёмкость очищенной воды (междудонное пространство).
Благодаря высокому уровню воды над песком, в резервуаре с отфильтрованной водой сохраняется избыточное давление, необходимое для процесса фильтрации.
В резервуар с отфильтрованной водой вставлена вертикальная пластиковая трубка диаметром 50 мм, в которую установлен  эрлифт, который и откачивает отфильтрованную воду.
Фильтрация происходит в момент наполнения приёмной камеры. Песочный фильтр самоочищается и сливается во время заполнения, т.е. в фазе откачки воды из биореактора.
Во время очистки в ПФ сжатый воздух подается в междудонное пространство, воздух выходит через отверстия фальш-дна в слой песка и поднимает взвесь на поверхность. Таким образом, часть очищенной воды (около 10%) возвращается в приемную камеру. Блок управления не регистрирует эту сумму.
Следует учитывать, что скорость потока ПФ ограничена. Для правильной фильтрации воды необходимо время. В гидравлических пиках, когда уровень воды в накоплении увеличивается, эрлифт сточной воды, который качает сточную воду из накопления в биореактор, имеет повышенную производительность.
Затем он заполнится быстрее, чем можно перекачать ПФ. Впоследствии весь объем, прокачиваемый из биореактора, переполняет ПФ.
Вода попадает из ПФ непосредственно в выпуск из очистных сооружений, или, если очистные сооружения не перегружены гидравлически, возможно установить переполнение ПФ в приёмную камеру. Затем гарантируется, что вся вода, которая вышла из очистного сооружения, прошла ПФ.
